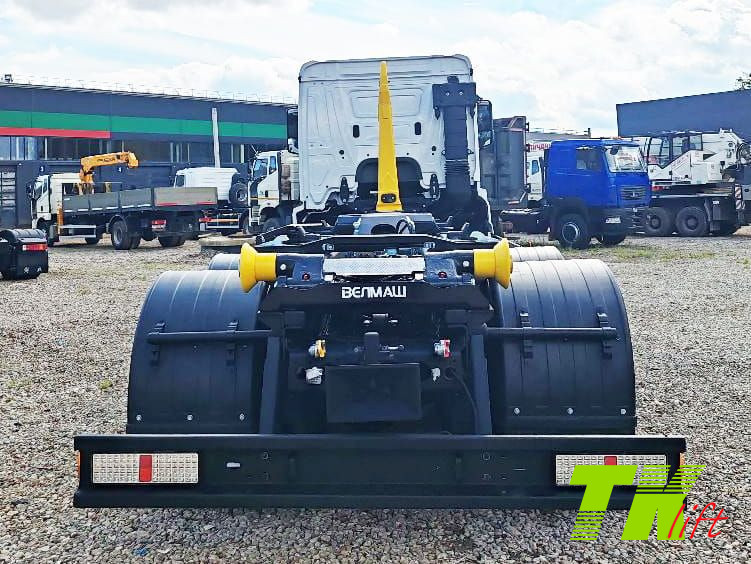

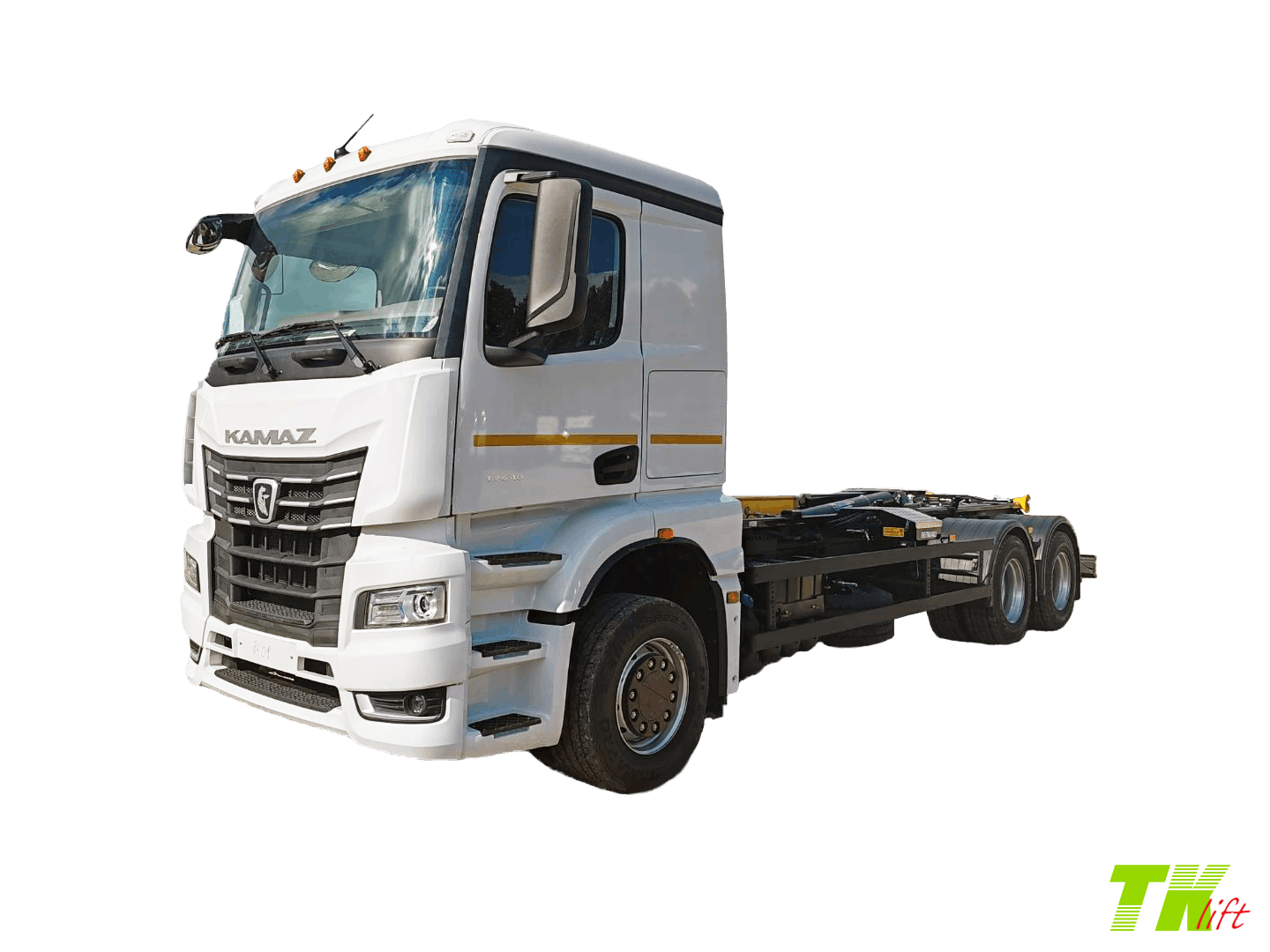

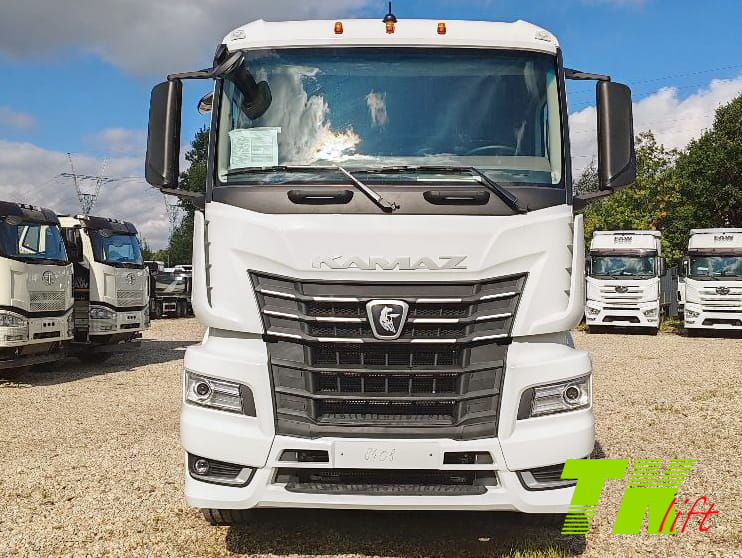

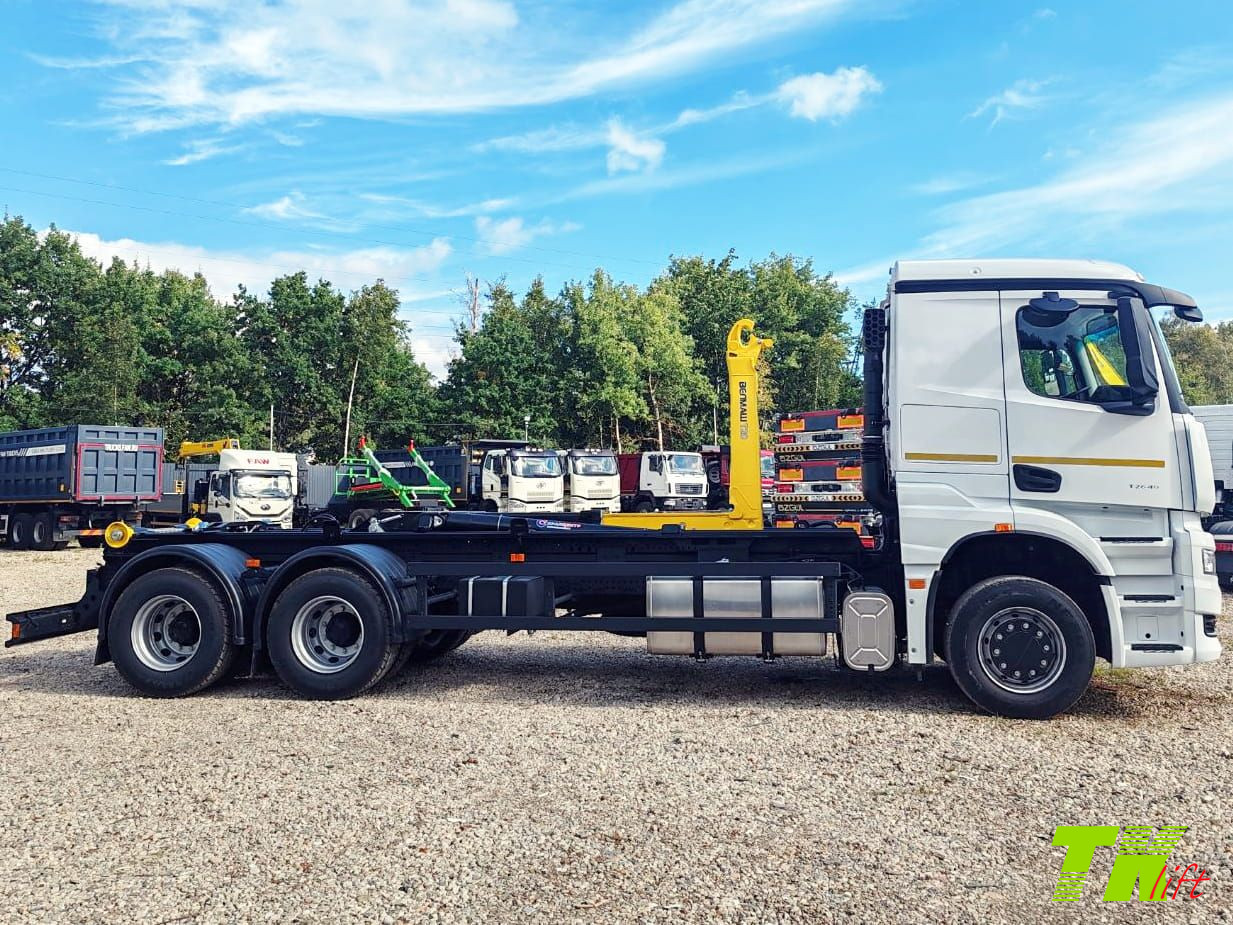

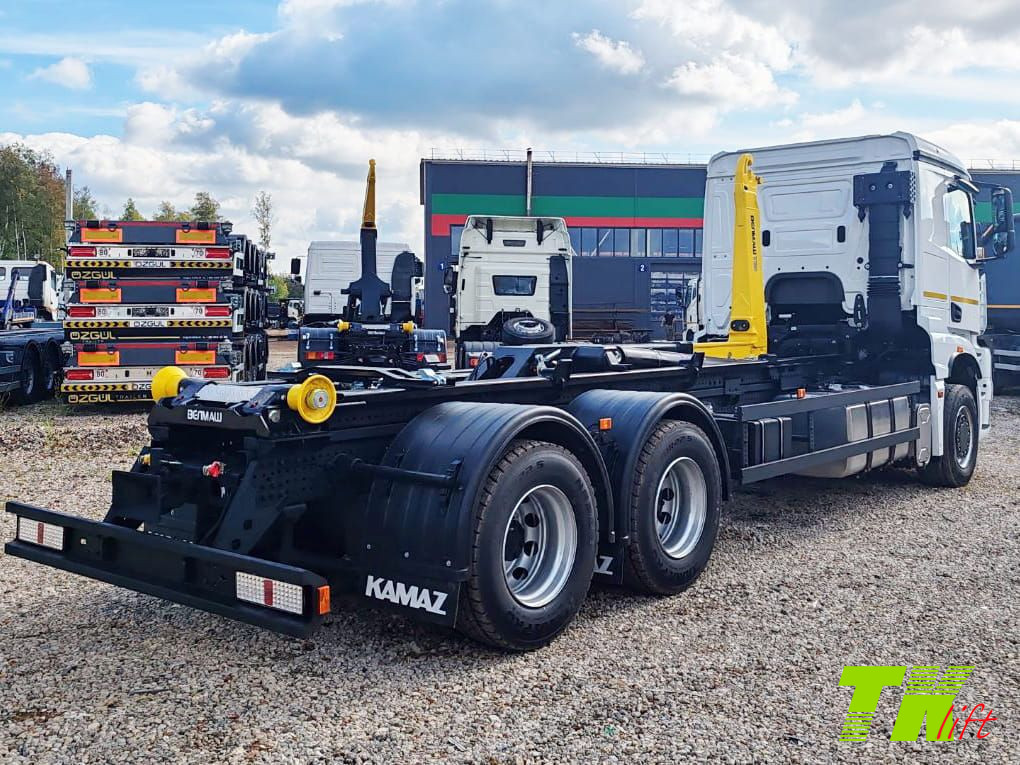

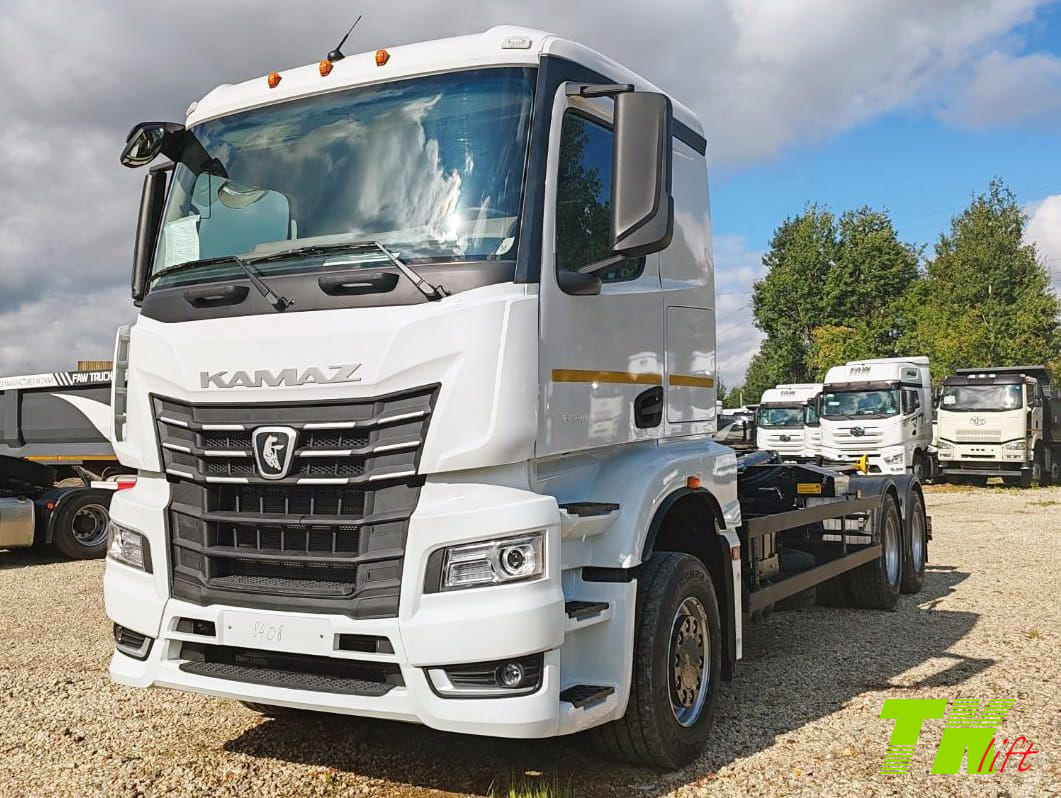

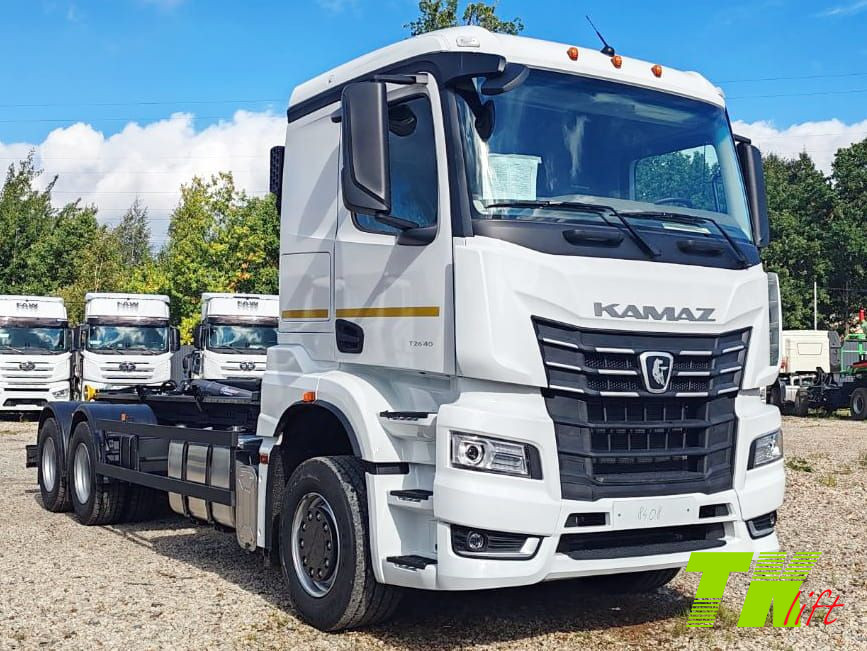

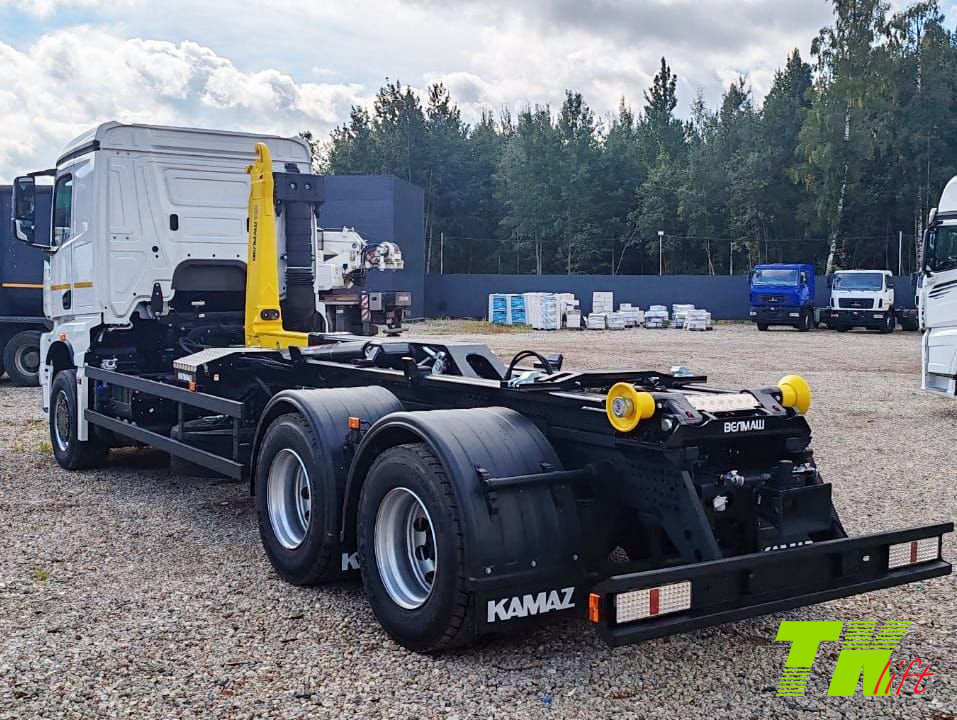

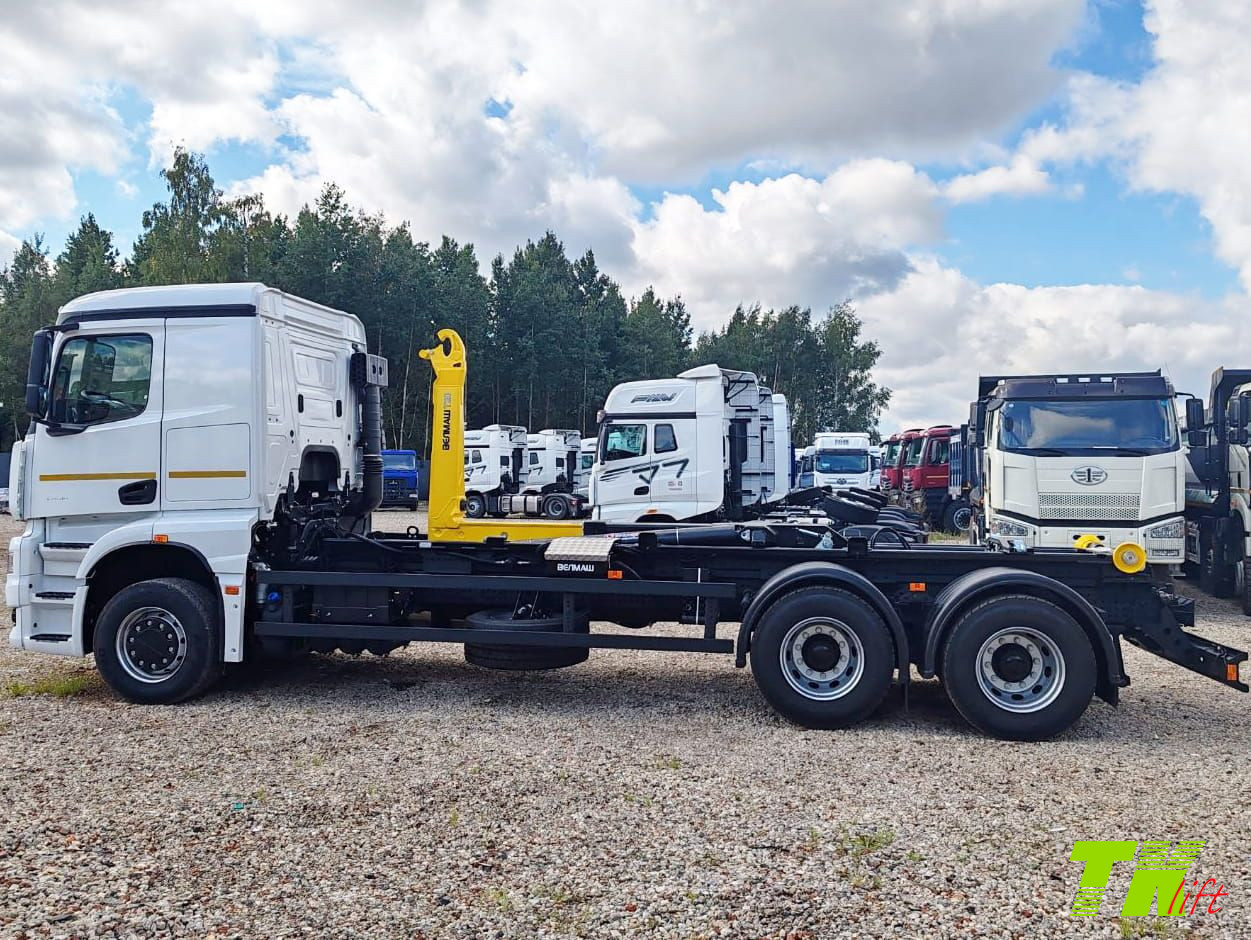

Мультилифт на шасси КАМАЗ 65657 6×4 с установкой Велмаш Палфингер ВК T20

Крюковой погрузчик

Крюковой погрузчик ПАЛФИНГЕР (Palfinger) ВЕЛМАШ ВК T20 имеет грузоподъемность 20 тонн. Установка системы мультилифт производится на шасси КАМАЗ 65657 6х4, которое предварительно подготавливается строго по требованиям производителя для достижения максимальной надежности и безопасности. В комплекс работ входит интеграция гидравлической и пневматической систем погрузчика с базовыми системами автомобиля.

Длина монтажной части агрегата дает возможность эффективно использовать технику со сменными кузовами длиной от 4500 до 7000 мм. Управление функциями погрузчика задействует пневмосистему с давлением в диапазоне 6–8 бар. Конструкция включает несущую, среднюю и заднюю рамы, а также литые задние направляющие ролики, что обеспечивает плавность хода при погрузке и увеличивает срок службы. Все металлические детали подвергаются финишной окраске, которая защищает их от коррозии и придает оборудованию аккуратный внешний вид.

В состав гидросистемы входят:

• два подъемных цилиндра двустороннего действия диаметром 150 мм, отвечающих за подъем тяжелых контейнеров;

• цилиндр телескопирования двустороннего действия диаметром 100 мм, обеспечивающий точное позиционирование;

• цилиндр фиксаторов двустороннего действия диаметром 50 мм для надежной блокировки;

• каждый гидроцилиндр оборудован гидрозамками.

В комплектацию мультилифта входят приварные опоры кузова и дополнительные опоры на средней раме. Имеется механическая защелка безопасности. Внешние задние гидрофиксаторы кузова гарантируют безопасность при работе со сменными кузовами. Система предусматривает возможность подключения цилиндров блокировки рессорной тележки. Управление реализовано через пневматическую систему при помощи трехсекционного гидрораспределителя. Электропитание оборудования рассчитано на 24 В. Ящик с органами управления находится слева по ходу движения и защищен алюминиевой крышкой.

Шасси

Базовое шасси КАМАЗ 65657 (6Х4) предназначено для установки крюкового погрузчика и работы со сменными кузовами. Снаряженная масса автомобиля составляет 11700 кг (на переднюю ось — 6010 кг, на заднюю тележку — 5890 кг). Грузоподъемность шасси — 17200 кг. Полная масса автомобиля — 29000 кг (на переднюю ось — 9000 кг, на заднюю тележку — 20000 кг).

Максимальная габаритная длина сменного бункера — 6300 мм, допустимая максимальная габаритная высота бункера с учетом салазок — 2600 мм. Угол опрокидывания бункера — 48°. Полная масса буксируемого прицепа — 18000 кг, полная масса автопоезда — 44000 кг.

Двигатель и трансмиссия

Автомобиль оснащается дизельным двигателем KAMAZ 689.510-400 (EURO-5).

• Максимальная мощность: 287 кВт (390 л.с.).
• Коробка передач: F12JZ22DD (автоматизированная).
• Кабина: со спальным местом.
• Размер шин передней оси: 385/55 R22.5; задней оси: 315/70 R22.5.

Мосты и подвеска

• Колёсная формула: 6х4.
• Нагрузка на переднюю ось (полная масса): 9000 кг; на заднюю тележку: 20000 кг.
• Подвеска: стандартная для шасси КАМАЗ 65657.
• Тормозная система: пневматическая, с рабочей системой 6–8 бар.

Кабина и электронные системы

Кабина цельнометаллическая, со спальным местом. Оснащена современной приборной панелью, системами климат-контроля и мультимедиа (в соответствии с комплектацией шасси).

Комплектация шасси

• Пневматическая система управления мультилифтом.
• Электропитание 24 В.
• Подготовка к подключению цилиндров блокировки рессорной тележки.
• Гидрораспределитель 3 секции.
• Ящик управления слева по ходу движения.

Панель приборов

Бортовая информационная система (БИС):

• Отображение параметров работы двигателя и трансмиссии.
• Управление гидравлической системой мультилифта.
• Навигация и мультимедиа (в зависимости от комплектации).

Дисплей БИС

Безопасность и телематика:

• Усиленный каркас кабины.
• Системы активной безопасности (EBS, ASR — по требованию).
• Система спутникового мониторинга (опционально).

Узлы и агрегаты

• Топливный бак: стандартной ёмкости для КАМАЗ 65657.
• Аккумуляторные батареи: 24 В.
• Гидравлическая система: рабочее давление 310 бар, подача насоса 61–110 л/мин.

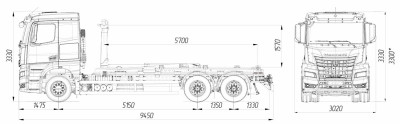

Габаритные размеры крюкового погрузчика на шасси КАМАЗ 65657 6Х4

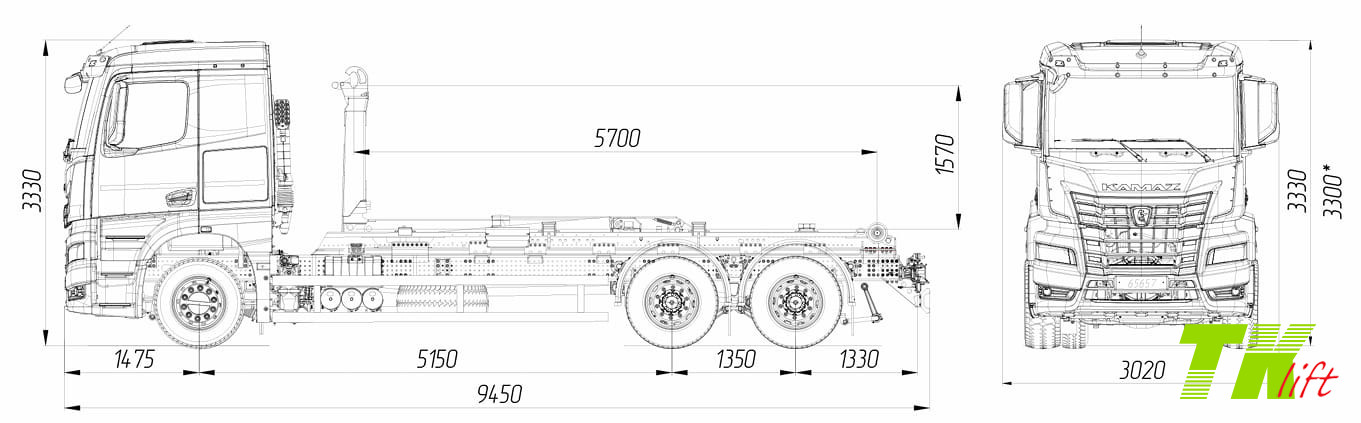

Габаритный чертеж КАМАЗ 65657 + мультилифт T20

Основные габариты и параметры:

• Максимальная габаритная длина сменного бункера: 6300 мм.
• Допустимая максимальная габаритная высота бункера с учетом салазок: 2600 мм.
• Угол опрокидывания бункера: 48°.
• Высота крюка: 1570 мм (DIN 30722).
• Длина погрузчика (монтажная/рабочая): 6000 / 5716 мм.
• Внутренняя длина сменного кузова: от 4500 до 7000 мм.

Гарантия

ООО «ТК ЛИФТ» обеспечивает полную гарантийную поддержку своей техники и предлагает услуги гарантийного и негарантийного ремонта в собственном Техцентре.

Обслуживать технику можно как в любом официальном дилерском центре соответствующей марки на территории России, так и в нашем собственном техническом центре. Все узлы и агрегаты проходят предпродажную проверку качества и полностью готовы к интенсивной эксплуатации.

При поставке автомобиль сопровождается полным комплектом документов: паспортом транспортного средства (ПТС), необходимыми сертификатами и руководством по эксплуатации.

На мультилифт КАМАЗ 65657 6Х4 с оборудованием Палфингер ВЕЛМАШ ВК T20 распространяется официальная гарантия производителя:

• На машину: 12 месяцев без ограничения по пробегу.
• На силовую линию: 36 месяцев или 300 000 км пробега.

Межсервисный интервал устанавливается согласно регламенту КАМАЗ.
